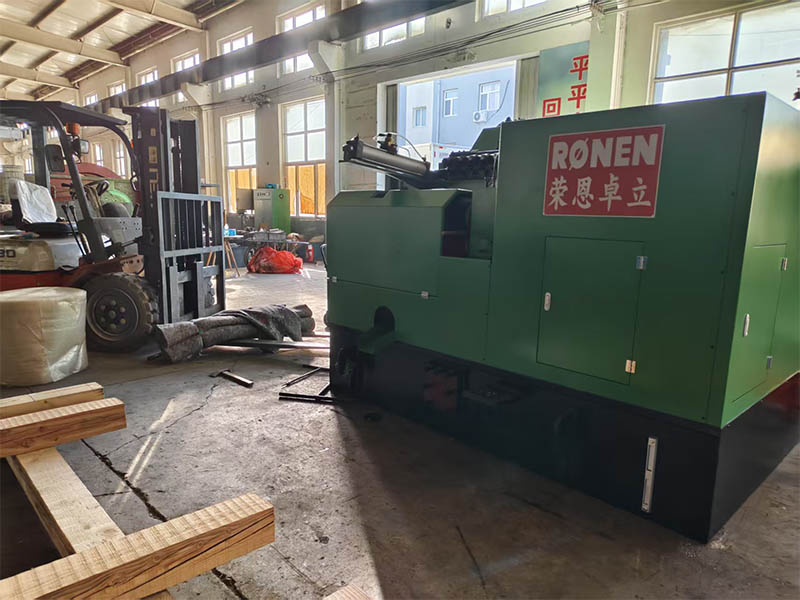

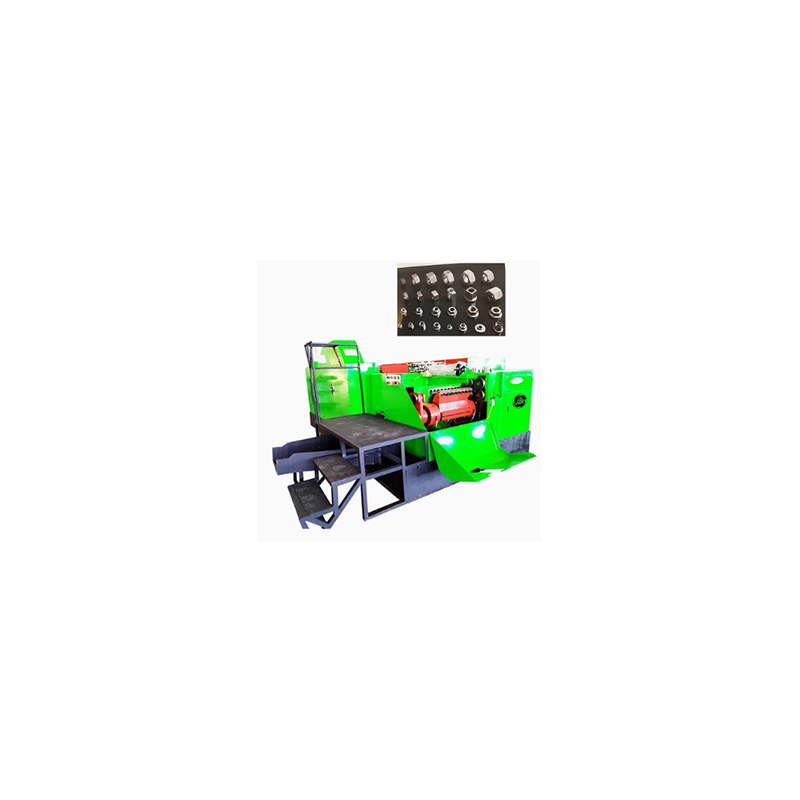

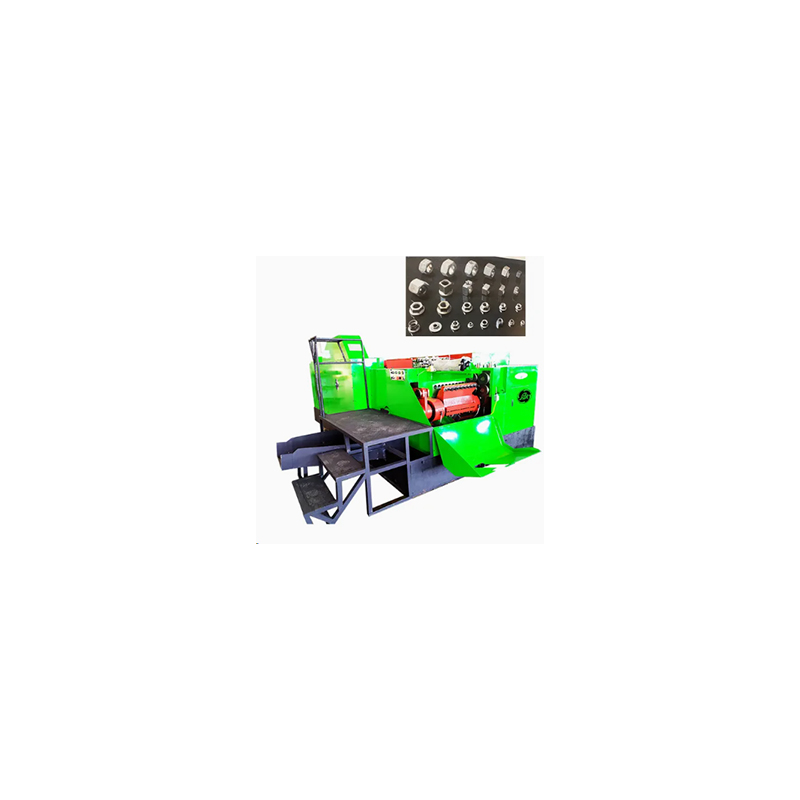

The Renen® Bange Inding Machine, ເຊິ່ງເປັນເຄື່ອງວິທະຍາກິດທີ່ຫນ້າເຊື່ອຖືສໍາລັບຜູ້ຜະລິດ, ຮູບຊົງໂລຫະທີ່ເປົ່າຫວ່າງ. ມັນກົດດັນເອກະສານເປົ່າໃນເວລາດຽວກັນເພື່ອປະກອບເປັນກະທູ້ພາຍໃນຂອງ flange ແລະຫມາກແຫ້ງເປືອກແຂງ. ສໍາລັບຜູ້ຜະລິດ, ສິ່ງທີ່ທ່ານຈໍາເປັນຕ້ອງເຮັດແມ່ນພາລະວັດຖຸດິບ, ກໍານົດຂະຫນາດ, ແລະມັນຈະສໍາເລັດການຜະລິດຜົນຜະລິດທີ່ໃຊ້ໃນຂະບວນການຜະລິດ.
ເຄື່ອງຈັກຜະລິດຫມາກແຫ້ງເປືອກແຂງສີດໍາແມ່ນຖືກອອກແບບໂດຍສະເພາະເພື່ອປຸງແຕ່ງລວດໂລຫະໃສ່ກະແສໄຟຟ້າ. ເຄື່ອງໄດ້ພ້ອມໆກັນສາມາດສະກັດທັງຂອບຂອງແຫວນແລະຫົວ hexagonal ຂອງຫມາກແຫ້ງເປືອກແຂງໃນເວລາດຽວກັນ. ສະເພາະທີ່ມີຢູ່ສໍາລັບຫມາກໄມ້ທີ່ມີຂົນສົ່ງຈາກ M4 ເຖິງ M20.
ເຄື່ອງຈັກຜະລິດຫມາກແຫ້ງເປືອກແຂງສີດໍາແມ່ນເຄື່ອງທີ່ບໍ່ມີເຄື່ອງທີ່ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການຜະລິດເມັດ flange. ມັນໃຊ້ສາຍເຫຼັກ, ຕັດມັນລົງໃນຊ່ອງຫວ່າງ, ແລະຫຼັງຈາກນັ້ນໃຊ້ຊຸດຂອງແມ່ພິມແລະແກັດເພື່ອປະຕິບັດການປະກອບເປັນແກ່ນ. ຂະບວນການນີ້ປະກອບເປັນ gasket ຄ້າຍຄື flange ທີ່ຢູ່ດ້ານລຸ່ມຂອງຫມາກແຫ້ງເປືອກແຂງ, ແລະລົງໂທດອອກໂດຍອັດຕະໂນມັດອອກຮູສູນໂດຍອັດຕະໂນມັດໂດຍບໍ່ຕ້ອງເຮັດຄວາມຮ້ອນຂອງວັດສະດຸ.
ເຄື່ອງຈັກຜະລິດຫມາກແຫ້ງເປືອກແຂງເລີ່ມຕົ້ນດ້ວຍວົງແຫວນ. ເຄື່ອງທີ່ບໍ່ໄດ້ປຸກໃຫ້ມີສາຍໃນກົນໄກທີ່ກົງໄປກົງມາເພື່ອກໍາຈັດໂຄ້ງໃດໆ. ຫຼັງຈາກນັ້ນ, ເຄື່ອງຕັດທີ່ແມ່ນຍໍາໄດ້ຕັດສາຍລວດທີ່ຍາວໆລົງໃນຊ່ອງຫວ່າງຂອງຄວາມຍາວສະເພາະ. ປະລິມານຂອງຊ່ອງຫວ່າງແມ່ນມີຄວາມສໍາຄັນເພາະວ່າມັນຕ້ອງມີໂລຫະພຽງພໍທີ່ຈະປະກອບເປັນຮ່າງກາຍຂອງຫມາກແຫ້ງເປືອກແຂງແລະສ່ວນທີ່ບິນທີ່ກວ້າງຂວາງ.
ຂັ້ນຕອນທີ່ສໍາຄັນໃນການດໍາເນີນງານຂອງເຄື່ອງແມ່ນການສ້າງຮູບເງົາຂອງກະດານ. ດີໃຈຫລາຍກົດປຸ່ມທີ່ຫວ່າງໄວ້ໃນຝາອັດປາກມົດລູກທີ່ກວ້າງກວ່າສ່ວນທີ່ກວ້າງກວ່າສ່ວນຂອງ hexagonal. ນີ້ເຮັດໃຫ້ໂລຫະທີ່ຈະຍ້າຍອອກໄປດ້ານນອກ, ປະກອບເປັນຮູບວົງມົນທີ່ເປັນວົງມົນທີ່ຢູ່ດ້ານລຸ່ມຂອງຫມາກແຫ້ງເປືອກແຂງ. ເສັ້ນຜ່າສູນກາງແລະຄວາມຫນາຂອງ flange ແມ່ນຄວບຄຸມໂດຍການອອກແບບຫລໍ່.
| ການສະເພາະ | ຫນ່ວຍງານ | 11b | 14b | 17 ຂ | ປີ 19b | 24b | 27 ຂ | 30 ຂ | 33b | 36b | 41b |
| ສະຖານີປອມ | n0. | 6s / 7s | 6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
| Max Cut-OFF DIA | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| ເຕະຄວາມຍາວ | mm | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80/80 | 30/60/80/80 | 30/40/60/80/80 | 30/40/60/80/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Dies pitch | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| ປອມອໍານາດ | ໂຕນ | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| ຂະຫນາດການຜະລິດ |
|
m3-m6 | m6-m10 | M8-M12 | M8-M14 | m10-m18 | m12-m18 | M14-M20 | m16-m22 | m18-m24 | M20-M27 |
| ຜົນໄດ້ຮັບ | MIN / PCS | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| ມໍ | Hp | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| ມໍເຕີ | Hp | 1.5 | 1.5 | 1.5 | 1.5 + 3 | 1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
1.5 + 3 |
| ນໍ້າມັນເຊື້ອລາ | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| ນ້ໍາຫນັກ | ໂຕນ | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
ຄຸນລັກສະນະຂອງເຄື່ອງຈັກປະກອບເຂົ້າເປືອກມັນແມ່ນການອອກແບບຫລໍ່ລື່ນຂອງມັນ. ແມ່ພິມໄດ້ອອກແບບຮ່ອງທີ່ຖືກອອກແບບມາເປັນພິເສດທີ່ກົງກັບຂອບທີ່ມີຄວາມຫນາ, ເຊິ່ງຊ່ວຍໃຫ້ມີການຄວບຄຸມຄວາມຫນາແລະເສັ້ນຜ່າກາງຂອງຂອບຂອງກະດານ. ກໍາລັງ Extrusion ຂອງເຄື່ອງສາມາດປັບໄດ້, ການໃຫ້ອາຫານມີຄວາມຫມັ້ນຄົງ, ແລະຂໍ້ຜິດພາດໃນຄວາມຍາວຂອງສາຍແມ່ນນ້ອຍ.
